鋼結構探傷檢測常見方法

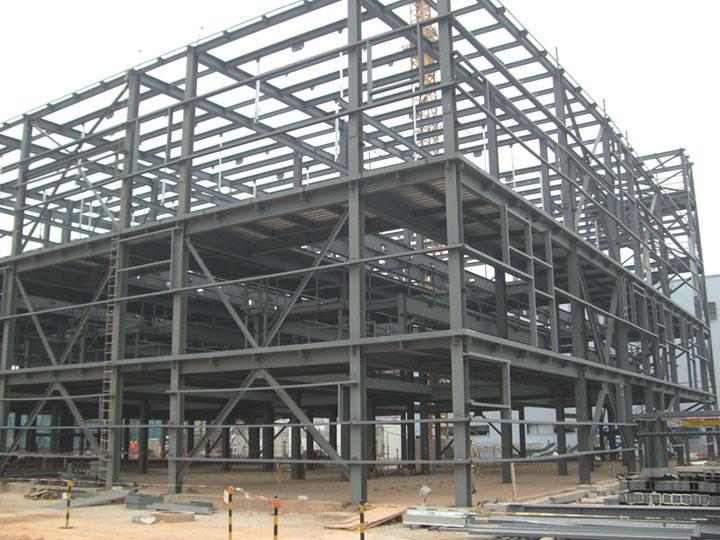

鋼結構在當下建筑中使用率越來越高，尤其是在廠房建設及設備安裝中更是大量使用鋼結構。而焊接作為鋼結構的主要連接方式之一，直接影響鋼結構的施工質量，采用無損探傷的手段對焊縫進行質量檢驗是確保鋼結構工程質量的重要環節。鋼結構無損探傷包括超聲檢測（UT）、射線檢測（RT）、磁粉檢測（MT）、滲透檢測（PT）和渦流檢測（ET）等五種檢測方法。超聲檢測是目前應用最廣泛的探傷方法之一。超聲波的波長很短、穿透力強，傳播過程中遇到缺陷會產生反射、折射、繞射，從而可以檢材鋼結構中的缺陷。

鋼結構焊縫質量等級

從焊縫本身來說決定焊縫質量的因素主要有3方面，分別是焊縫內部缺陷、焊縫外觀表面缺陷以及焊縫尺寸。因此，焊縫質量等級就存在著兩重含義，其一是針對焊縫內部缺陷檢驗，其二是針對焊縫外觀表面缺陷檢驗。但目前絕大部分情況是只有籠統的規定，如“該焊縫質量等級為二級”，此時正確的理解是“焊縫內部缺陷按二級檢驗，外觀缺陷也按二級檢驗?！睂τ谛枰M行疲勞驗算的構件如吊車梁，其中某些部位的角焊縫，雖然不進行內部缺陷的超聲波探傷（三級焊縫），但其外觀表面質量等級應為二級，所以籠統地說“角焊縫都是三級焊縫”就有失全面。

焊縫無損檢測的檢驗等級：根據《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89規定，超聲波檢驗等級分為A、B、C三個級別：A級檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗，只對允許掃查到的焊縫截面進行探測。一般不要求作橫向缺陷的檢驗。母材厚度〉50mm時，不得采用A級檢驗。B級檢驗原則上采用一種角度探頭在焊縫的單面雙側進行檢驗，對整個焊縫截面進行探測。母材厚度〉100mm時，采用雙面雙側檢驗。受幾何條件的限制可在焊縫的雙面單側采用兩種角度探頭進行探傷。條件允許時應作橫向缺陷的檢驗。C級檢驗至少要采用兩種角度探頭在焊縫的單面雙側進行檢驗。同時要做兩個掃查方向和兩種探頭角度的橫向缺陷檢驗。母材厚度〉100mm時，采用雙面雙側檢驗。其他附加要求是：1．對接焊縫余高要磨平，以便探頭在焊縫上作平行掃查；2．焊縫兩側斜探頭掃查經過的母材部分要用直探頭作檢查；3．焊縫母材厚度≥100mm，窄間隙焊縫母材厚度≥40mm時，一般要增加串列式掃查。

建筑結構焊縫無損探傷檢驗具體要求

1．設計要求全焊透的焊縫，其內部缺陷的檢驗應符合下列要求：一級焊縫應進行100%的檢驗，其合格等級應為《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89中B級檢驗的Ⅱ級及Ⅱ級以上；

2.二級焊縫應進行抽檢，抽檢比例20%，其合格等級應為《鋼焊縫手工超聲波探傷方法和探傷結果分級》GB11345-89中B級檢驗的Ⅲ級及Ⅲ級以上；

3.全焊透的三級焊縫可不進行無損檢測。
