電力金具X光探傷檢測，接續管X光探傷檢測，輸電線路金具X光探傷檢測，三跨線路耐張線夾探傷

國家電網有限公司十八項電網重大反事故措施（2018年修訂版）中明確：750kV及以下電壓等級輸電線路“三跨”金具應按照施工驗收規定逐一檢查壓接質量，并按照“三跨”段內耐張線夾總數量10%的比例開展X射線無損檢測。

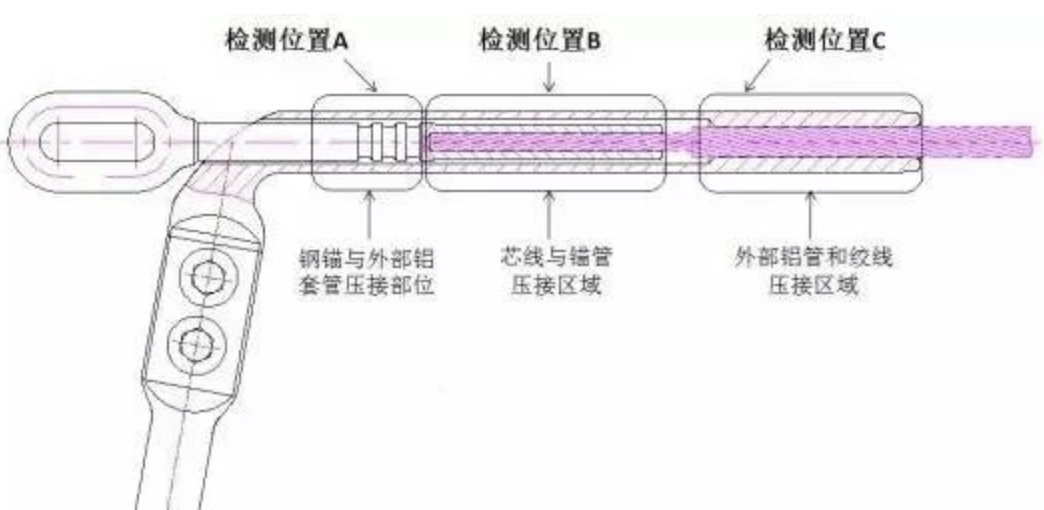

由于目前35kV及以上輸電線路耐張線夾基本采用液壓方式連接，所以耐張線夾壓接質量好壞直接影響到輸電線路能否安全運行。由于壓接屬于隱蔽工程，驗收及運行過程辨別壓接質量好壞可采取的方法很少，且可操作性不大。因此輸電線路X光探傷檢測“橫空出世”。

河北無損探傷檢測服務中心

聯系人：李工

李翔：18032293265 （微信）

網 址: www.edu100.org.cn

地址：石家莊裕華區裕華東路148號

微信掃一掃下面的二維碼圖案，可加微信！！！

公司具備專業的檢測人員及先進的檢測設備，能夠承擔鍋爐、壓力容器、壓力管道及金屬鋼結構件的無損檢測工作并出具檢測報告，公司的檢測業務涉及到石油、化工、能源、機械、城市管網、鋼架、橋梁等領域，在保證實驗專業有效、準確符合規范的前提下可能進行轉外協助測試檢測，旨在為客戶、無損探傷行業提供更便捷的檢測咨詢服務。公司現設有質量安全部、技術部、工程部、市場開發部、設備維修部、經營部、綜合辦公室等部門。

QGDW11793-2017輸電線路金具壓接質量X射線檢測技術導則

GB/Z 117 工業X射線探傷放射衛生防護標準

GB 18871 電離輻射防護與輻射源安全基本標準

GB/T 26838 無損檢測儀器 攜帶式工業X射線探傷機

GB 50233 110-500kV架空送電線路施工及驗收規范

DLT/T 757 耐張線夾

DL/T 758 續接金具

DL/T 5285 輸變電工程架空導線及地線液壓壓接工藝規范

NB/T 47013.2 承壓設備無損檢測第2部分：射線檢測

NB/T 47013.11 承壓設備無損檢測第11部分：X射線數字成像檢測

Q/GDW 571 大截面導線壓接工藝導則

Q/GDW 1799.2-2013 國家電網公司電力安全工作規程：線路部分

Golden Engineering:XRS3 20V X-RAY Generator Operator’s Manual

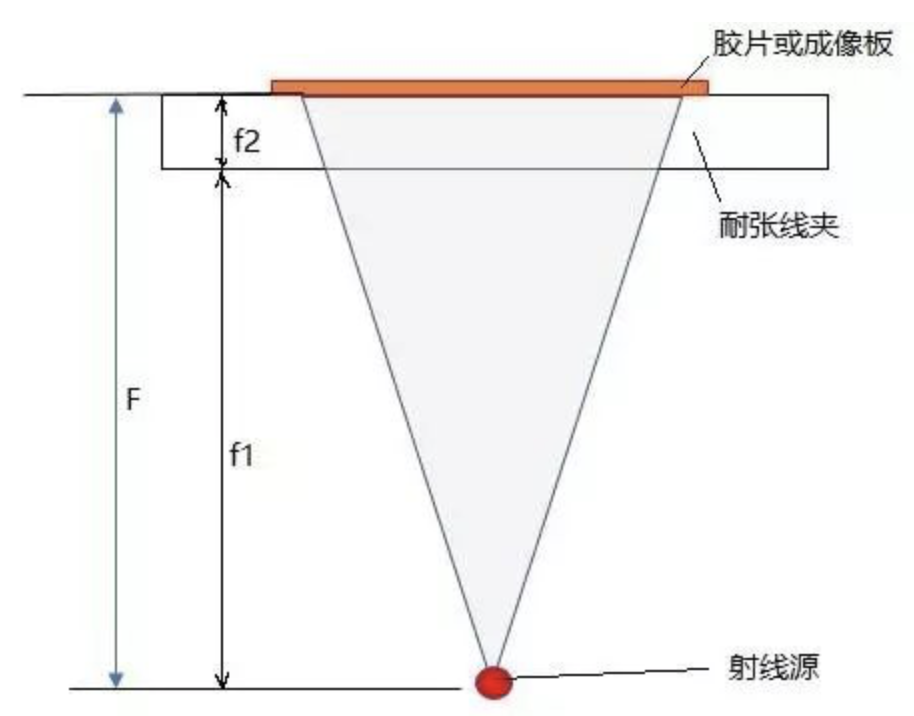

X射線透照布置示意圖

邯鄲滄州耐張線夾X射線探傷公司  承德唐山保定耐張線夾第三方檢測機構

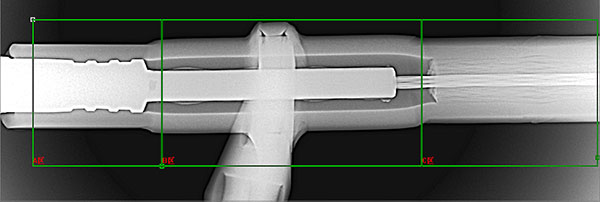

架空輸電線路“三跨”重大反事故措施》（國家電網運檢〔2016〕413號）已對探傷做了明確要求。X光探傷檢測，是利用X射線與物質相互作用規律，在膠片或成像裝置上形成耐張線夾等金具壓接部位結構影像，從而確保通過X射線檢測技術發現壓接管內部缺陷的一種無損檢測方法。

施工現場平面布置圖

電力金具X光探傷檢測，接續管X光探傷檢測，輸電線路金具X光探傷檢測，三跨線路耐張線夾探傷

由于X光具有輻射性能，所以作業人員應掌握輻射安全知識及輻射安全防護措施，射線操作人員應取得省級衛生行政部門頒發的《放射工作人員證》，每年至少體檢一次，并建立健康檔案；檢測期間需登塔作業的人員，同時應具備高空作業資質，現場進行X射線檢測時，應按 GB/Z 117的規定劃定輻射控制區和輻射監督區、設置警告標志。檢測工作人員應佩戴輻射個人劑量計，并攜帶劑量報警儀，邯鄲滄州耐張線夾X射線探傷公司  承德唐山保定耐張線夾第三方檢測機構
